في هذه التدوينة إنشاء الله سوف تجد  إمتحانات خاصة بكل من TSFE بالنسبة السنة التانية وهي سنة التخرج ل technicien spécialisé de fabrication en électronique, وكذا َAII أي Automatisation et Instrumentation Industrielle, جميع الإمتحانات الخاصة ب Microcontrôleur 16F84A.

• Examen de Fin de Formation l’afficheur 7 segments,Variante 1

• Examen de Fin de Formation l’éclairage de 4 LEDs Variante 2

• Examen de Fin de Formation les lampes par les deux Switchs Variante 3

• Examen de Fin de Formation capteur de température° Variante 4

• Examen de Fin de Formation microcontrôleur 16F84A Variante 5

• Examen Décompteur modulo 10 commandé par l’interrupteur Variante 6

• Examen de Fin de Formation  Variante 7

• Examen Commande de clignotement d’une LED Variante 8

• Examen de Fin de Formation FEU TRICOLORE Variante 9

• Examen Clignotement des LEDS Variante 10

• Examen de Fin de Formation Télérupteur Variante 11

• Examen de Fin de Formation Serrure codée Variante 13

• Examen de Fin de Formation température Variante 14

• Examen  Capteur de mouvement Variante 15

• Examen les LED +  un clavier à 12 touches Variante 16

• Examen Capteur de mouvement Ultra Sonic Senior Variante 18

• Examen compteur modulo 100 Variante 19

• Examen Minuterie pour L’insoleuse Variante 20

• Examen de Fin de Formation Trois LED Variante 21

• Examen de Fin de Formation Variante 23

• Examen de Fin de Formation Variante 25

أقراء المزيد

• شارك
• شارك

Télécharger Modules Electromécanique des systèmes automatises

Télécharger Modules Électromécanique des systèmes automatises

• 1. Métier et formation ESA
• 2. interprétation de schémas, de plans et de devis ESA
• 3. Santé et sécurité au travail ESA
• 4. Analyse de circuits à c.c
• 5. Micro-ordinateur, production de documents techniques ESA
• 6. Analyse de circuits à c.a. ESA
• 7. Installation de câbles et de canalisations ESA
• 8. Oxycoupage et soudage à l’arc électrique ESA
• 9. Gestion de la maintenance ESA
• 10. Analyse de circuits à semi-conducteurs ESA
• 11. Analyse de circuits pneumatiques
• 12. Usinage manuel ESA
• 13. Usinage sur machines-outils
• 14. Sensibilisation à la qualité
• 15. ANALYSE DE CIRCUITSELECTRONIQUES DEPUISSANCE
• 16. Alignement conventionnel
• 17. Montage et ajustement d’arbres de roulements et de coussinets
• 18. Logique combinatoire
• 19. Logique séquentielle
• 20. Installation et réparation de moteurs et de génératrices à c.c.
• 21. Accessoires de transmission et de transformation du mouvement
• 22. Installation et réparation de moteurs et de génératrices à c.a.
• 23. Transmissions mécaniques
• 24. Utilisation de l’automate programmable
• 25. Circuits hydrauliques
• 26. Moyens de recherche d’emploi
• 27. Installation réparation commande électronique de moteurs
• 28. Installation dépannage-instrumentation industrielle
• 29. Système automatisé contrôlé par API
• 30. Planification de projets
• 31. Intégration au travail

أقراء المزيد

• شارك
• شارك

Feu rouge est commandé par un Microcontrôleur 16F877A

Feu rouge est commandé par un Microcontrôleur 16F877A

السلام عليكم قبل كل شيء، في هذه التدونة التي سوف نتحدت من خلالها عن موضوع يتعلق بكيفية عمل (Feu de circulation) Feu rouge بواسطة المتحكم PIC 16F877A مع إضافة مجموعة من الإضافات.

مقدمة:

فما هو (Feu de circulation) Feu rouge ؟

إذا سألت أي شخص سوف يقول لك هو عبارة عن إشارة تقوم بتنظيم حركة المرور (السيارات،الشحنات...) في الطريق. أو بمعنى أخر هي أجهزة إشارة توضع في تقاطعات الطرق أو أماكن عبور الناس لتنظيم حركة السير وللسيطرة على تدفق حركة المرور بشكل آمن باستخدام أضواء ملونة تبعاً لنظام متفق عليه عالمياً وهو اللون الأحمر ، البرتقالي و الأخضر، في أغلب الأحيان توجد في المدن بشكل مكثف لتخفيف من حدة الإزدحام التي تعرفها هذه المدن خصوصا الكبيرة منها.

بعد  تعرف عن ما معنى Feu rouge حان الوقت التعرف على المشروع بالكامل ، هذا المشروع هو عبارة عن Feu rouge يتم تحكم فيه بواسطة المتحكم PIC 16F877A مع إضافة ساعة رقمية التي سوف يكون دورها كبير في هذا المشروع .

مراحل المشروع :

المرحلة الأولى

يشتغل  Feu rouge بشكل عادي .

يشتعل الضوء الأحمر بعد مدة زمنية التي يتم حسابها من خلال العداد ثم ينطفئ الضوء الأحمر و يشتعل الضوء البرتقالي لوقت قصير في الأخير يشتعل الضوء الأخضر بعد إنطفاء الضوء البرتقالي، هكذا دواليك كما مبين في الصورة .

 الصورة 1

البرنامج على المصدر mikro c(Programme sur mikro c de source):

sbit led_G1 at portD.b0; sbit led_Y1 at portD.b1; sbit led_R1 at portD.b2; sbit led_G2 at portD.b3; sbit led_Y2 at portD.b4; sbit led_R2 at portD.b5; char i; void street_1( ){ for(i=16; i>0; i--){ // if(portc.B0==1){portb=0;} led_G1=1; led_R2=1; portb=dec2bcd(i); if(i<=3){led_G1=0;led_Y1=1; led_G1=0; } delay_ms(1000); } } void street_2( ){ // if(portc.B0==1){portb=portd=0;} for(i=16; i>0; i--){ portb=dec2bcd(i); led_G2=1; led_R1=1; if(i<=3){led_G2=0;led_Y2=1; led_G2=0;} delay_ms(1000); } } void main( ) { aziz2:; trisb=0; portb=0; //trisc=1; trisd=0xc0; portd=0; while(1){ portb=portd=0; street_1( ); portb=portd=0; street_2(); if(portd.B6==1){goto aziz1;} else{goto aziz2;} } aziz1:; for(;;) { portb=0xff; if(portd.B6==0){goto aziz2;} portd=18;delay_ms(500); portd=0; delay_ms(500); } }

المرحلة الثانية

هي عبارة عن ساعة رقمية تشتغل بشكل عادي تتكون من ثواني،دقائق و ساعات إضافة إلى زريين لتعديل الوقت .
يتجلى دور الساعة في كونها تجسد الوقت الفعلي الذي سوف نستعمله في ضبط Feu rouge .

البرنامج على المصدر mikro c(Programme sur mikro c de source):

char m1,h1,h2, m2, a ,k; //char; char s1=0,s2=0; void interrupt (){ } void main() { trisc=0xff; TRISD=0x00; TRISB=0xC0; TRISe=0x00; TRISa=0; PORTa=portD=0; // porte.b1=k; PORTA=0; while(1){ a++; if(a==125){s1++;a=0;} if(s1==10){s2++;s1=0;} if(s2==6){m1++;s2=0;} if(m1==10){m2++;m1=0;} if(m2==6){h1++;m2=0;} if(h1==10){h2++;h1=0;} if(h2==2&&h1==4){h2=h1=0;} if(h2>=0&&h1>=7){portD.b7=0;} if(h2<=0&&h1<=7){portD.b7=1;} //eclrage if(h2>=1&&h1>=8){portD.b7=1;} if(h2>=0&&h1>=5){porte.b0=0;} if(h2<=0&&h1<=5){porte.b0=1;} //eclrage if(h2>=2&&h1>=3){porte.b0=1;} if(portb.b6==0){delay_ms(500);m1++;} if(portb.b7==0){delay_ms(500);h1++;} PORTB = 0; PORTA=m1; PORTB=0x08; delay_us(1); PORTB = 0; PORTA=m2; PORTB=0x04; delay_us(1); PORTB = 0; PORTA=h1; PORTB=0x02; delay_us(1); // if(i==6){i=j=0;y++;} PORTB = 0; PORTA=h2; PORTB=0x01; delay_us(1); PORTB = 0; PORTA=s2; PORTB=0x10; delay_us(1); PORTB = 0; PORTA=s1; PORTB=0x20; delay_us(1); PORTB = 0; PORTA=s2; PORTB=0x10; delay_us(1); } }

• المدة الزمنية مابين 06:00:00<T<23:00:00 :

Feu rouge يشتغل بشكل عادي كما في الصورة 1 .

• المدة الزمنية مابين 06:00:00>T>23:00:00 :

Feu rouge يشتغل اللون البرتقالي كما في الصورة 2 .

 الصورة 2

• مدة الزمنية مابين 08:00:00> T>18:00:00:

تشتغل الإضاء الخاصة بالشوارع .

• مدة الزمنية مابين 08:00:00<T<18:00:00:

تنطفئ الإضاء الخاصة بالشوارع .

المرحلة الأخيرة

ربط مابين المرحلة الأولى و المرحلة الثانية كما مبين في الصورة 3.

أقراء المزيد

• شارك
• شارك

Thermomètre numérique avec pic microcontrôleur et lm35

Température numérique avec pic microcontrôleur et lm 35

• Température LM35:

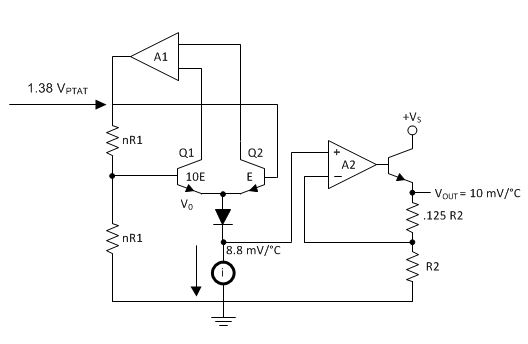

La série LM35  sont des dispositifs de température à circuit intégré de précision avec une tension de sortie linéairement proportionnelle à la température centigrade.

lm35

Partie 1 :

Travail à effectuer

- Un seuil de sécurité, lorsque la température atteint un niveau qui pourrait entraîner un dis fonctionnement du processus de fabrication, si :

•  Température <35°C :Allumer la LED verte
•  Température>= 35°C :Clignoter la LED orange
•  Température>= 50°C :Allumer la LED rouge avec un signal Sonore et afficher un message sur l’écran LCD

1-Faire la liste des composants nécessaire pour réaliser le montage.

2- Ecrire le programme Mikro C qui répond à ce cahier de charge.

3- Implanter le schéma et simuler ce programme sur ISIS .

4- Imprimer le schéma sur papier calque.

5- Réaliser le montage sur une plaquette d’expérimentation.

Programme de source:

// LCD module connections sbit LCD_RS at RB2_bit; sbit LCD_EN at RB3_bit; sbit LCD_D4 at RB4_bit; sbit LCD_D5 at RB5_bit; sbit LCD_D6 at RB6_bit; sbit LCD_D7 at RB7_bit; sbit LCD_RS_Direction at TRISB2_bit; sbit LCD_EN_Direction at TRISB3_bit; sbit LCD_D4_Direction at TRISB4_bit; sbit LCD_D5_Direction at TRISB5_bit; sbit LCD_D6_Direction at TRISB6_bit; sbit LCD_D7_Direction at TRISB7_bit; // End LCD module connections // End LCD module connections int t; char a,b; char lcd[] = "000 C"; void main() { portd=0;b=0; trisc=0;trisd=0; ADCON1 = 0x8E; Lcd_Init(); Lcd_Cmd(_LCD_CURSOR_OFF); do { Lcd_Cmd(_LCD_CLEAR); Lcd_out(1,1, "Temperature:"); t = ADC_Read(0); t = t * 0.4887; //0.4887 = 5x100/1023 142°C ==> 1.42V) a = t%10; lcd[2] = a + '0'; if(t<35){portd.f0=1;portd.f1=0;portd.f2=0;} if(t>=35){b=~b;portd.f1=b;portd.f0=0;portd.f2=0;} if(t>=50){portd.f1=0;portd.f0=0;portd.f2=1;portc.f4=1;} else{portc.f4=0;} t = t/10; a = t%10; lcd[1] = a + '0'; t = t/10; a = t%10; lcd[0] = a + '0'; lcd[4] = 223; Lcd_out(2,1,lcd); Delay_ms(100); }while(1); }

Pour télécharge touts les fiches cliquez ici

Thermomètre numérique avec pic(16f877a) microcontrôleur  et lm 35

Partie 2 :

un thermomètre programmable à base d’un PIC. Ce système est constitué d’une partie analogique (capteur de température°) et une partie numérique (PIC 16f877A et un afficheur LCD 2x16).

Travail à effectuer :

• Sachant que le capteur LM35 a une sensibilité de 10 mV/°C.
• Soit pour une température T max = 100°C la tension V T(max) = 1 V et la tension V out (max) = 5 V.
• La plage du thermomètre est de [0°C à 100°C].

Programme de source:

// LCD module connections sbit LCD_RS at RB2_bit; sbit LCD_EN at RB3_bit; sbit LCD_D4 at RB4_bit; sbit LCD_D5 at RB5_bit; sbit LCD_D6 at RB6_bit; sbit LCD_D7 at RB7_bit; sbit LCD_RS_Direction at TRISB2_bit; sbit LCD_EN_Direction at TRISB3_bit; sbit LCD_D4_Direction at TRISB4_bit; sbit LCD_D5_Direction at TRISB5_bit; sbit LCD_D6_Direction at TRISB6_bit; sbit LCD_D7_Direction at TRISB7_bit; // End LCD module connections int t; char a; char lcd[] = "000 "; void main() { ADCON1 = 0x04; Lcd_Init(); Lcd_Cmd(_LCD_CURSOR_OFF); do { Lcd_Cmd(_LCD_CLEAR); Lcd_out(1,1, "Temperature:"); t = ADC_Read(0); t = t * 0.4887; if(t>=100){t=100;} a = t%10; lcd[2] = a + '0'; if(t>=100){t=100;} t = t/10; a = t%10; lcd[1] = a + '0'; t = t/10; a = t%10; lcd[0] = a + '0'; Lcd_out(2,1,lcd); Delay_ms(100); }while(1); }

Pour télécharge touts les fiches cliquez ici

أقراء المزيد

• شارك
• شارك

Commander les lampes par les deux Switch via un microcontrôleur (Télérupteur)

Commander les lampes par les deux Switch via un microcontrôleur

Partie 1 :

On désir commander les lampes par les deux Switch via un microcontrôleur.

Commander les lampes par les deux Switch

Travail à effectuer :

• une fois on appuie sur le Switch B1 la lampe 1 clignote, et l’appuie sur le Switch B2 la lampe 2 clignote .
• le clignotement des deux lampes accompagné d’un bip sonore.

1- Faire la liste des composants nécessaire pour réaliser le montage.

2- Ecrire le programme MikroC qui répond à ce cahier de charge.

3- Implanter le schéma et simuler ce programme sur ISIS .

4- Réaliser le montage sur une plaquette d’expérimentation.

Solution :(programme de source)

char a,b;     //déclaration de variable a;b

void main() {

TRISB=0;TRISA=0X1F;   // configurer le PORTB et PORTA en entrée

PORTB=0;a=b=0;

while (1)         // boucle infini

{

if(porta.F0==1) {a=~a;delay_ms(50);portb.F3=a;}          //programme principale

if(porta.F1==1) {b=~b;delay_ms(50);portb.F7=b;}

if(porta.F1==1&&porta.F0==1) {portb.F0=1;}

else{portb.f0=0;}

}}

Pour télécharge touts les fiches cliquez ici

Partie 1 : Télérupteur

un microcontrôleur (Télérupteur)

Travail à effectuer :

Utiliser 4 boutons poussoir pour allumer ou éteindre les 4 lampes

La sortie vers les lampes change d’état (0 ou 1) à chaque appui sur le bouton poussoir (Utiliser un transistor pour commander les lampes)

1- Faire la liste des composants nécessaire pour réaliser le montage

2- Ecrire le programme MikroC qui répond à ce cahier de charge.

3- Implanter le schéma et simuler ce programme sur ISIS .

4- Transférer le programme avec le programmateur.

5- Réaliser le montage sur une plaquette d’expérimentation.

Solution :(programme de source)

char a;       //déclaration de variable a

void main()

{

trisa=0;trisB.F0=1;a=0;

while(1)

{

if(portb.f0==1){

a=~a;delay_ms(300);porta.f0=a;}

}

}

Pour télécharge touts les fiches cliquez ici
